超音波厚さ計
CN3908A 超音波厚さ計
特徴

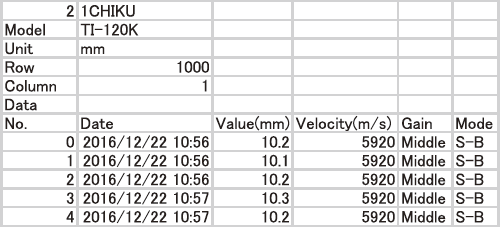

・最大10000点のデータを保存でき、簡単にデータ管理が可能。・USBケーブルを接続して測定データをパソコンへ転送できます。
・入力した基準値と測定値との差を厚さ（mm）と比率（％）で表示。上下限アラーム値を設定すればブザーが鳴ります。
・データ群毎に最大値、最小値、平均値、標準偏差を演算。
・専用測定モードや感度（GAIN）切替機能の搭載で、パイプ、アルミニウム、樹脂等も安定した測定が可能。
・標準10種類の音速以外に、ユーザー様にて5種類の音速を自由に設定登録が可能。
 |
 |
 |
 |
 |
 |
| ・圧延加工／機械加工／押出成型品の仕上り寸法測定による品質管理 ・金属加工品の仕上げ厚さ検査 ・樹脂材料の各種タンク／容器の製品厚さ検査 ・危険物貯蔵タンク／配管／船体／工場設備などの減肉・腐食検査 ・建設機械の磨耗・減肉検査 ・ボイラー冷却用パイプの腐食検査 ・照明ポール・道路標識ポールの腐食検査 |
||
■測定画面 |
■差分表示測定画面 |
■統計表示測定画面 |
 |
| 仕様 | |
|---|---|
| 被測定物 | 鋼、ステンレス、アルミニウム、チタン等の金属 ガラス、樹脂等の非金属 |
| 測定方式 | 超音波パルス反射方式 |
| 測定範囲 | 10.8～80.0mm |
| 最小パイプサイズ | 外径 φ27.2mm以上 肉厚 1.5mm以上 |
| 表示単位 | 0.1mm |
| 測定誤差 | ±0.1mm（0.8～19.9mm） ±0.5%rdg（20.0～80.0mm） |
| 繰り返し性 | ±0.1mm |
| 探触子 | ケーブル一体型専用コネクター（ケーブル長 約1m） 周波数 5MHz 外径 φ13.0mm（接触面径 φ11.5mm） |
| 表示方式 | 液晶デジタル方式（128×64） バックライト付 |
| 測定モード | S-B1、R-B1 |
| 統計機能 | データ数、最大値、最小値、平均値、標準偏差 |
| メモリー機能 | 最大保存点数： 10000点（1000点×10ブロック、グループ分け可能） 内容： データNo、年月日時分秒、測定値、 音速データ（標準10種類、ユーザー設定5種類） |
| アラーム機能 | 上下限アラーム |
| 外部出力 | 記録データ出力用USB端子（USBミニBソケット） |
| 音速調整範囲 | 1000～12000m/s |
| 電源 | 単3アルカリ電池×2 |
| 寸法・質量 | W70×H155×D33mm 約200g |
| 付属品 | 探触子、収納ケース、カプラント、USBケーブル、データ処理ソフト、ゼロ点調整用試験片、検査成績書 |
