クランプ式交流電流センサー/漏れ電流計測用

ZCT-80 AC1mA~1000A 74×80mm

特徴

大口径の電力計測用CT
幹線計測用

標準価格 ¥26,900(税別)

問い合わせ・見積・注文
ダウンロード
仕様
適用電流 AC 1mA~1000A
最大許容電流 AC 1200A
公称変流比 2000:1

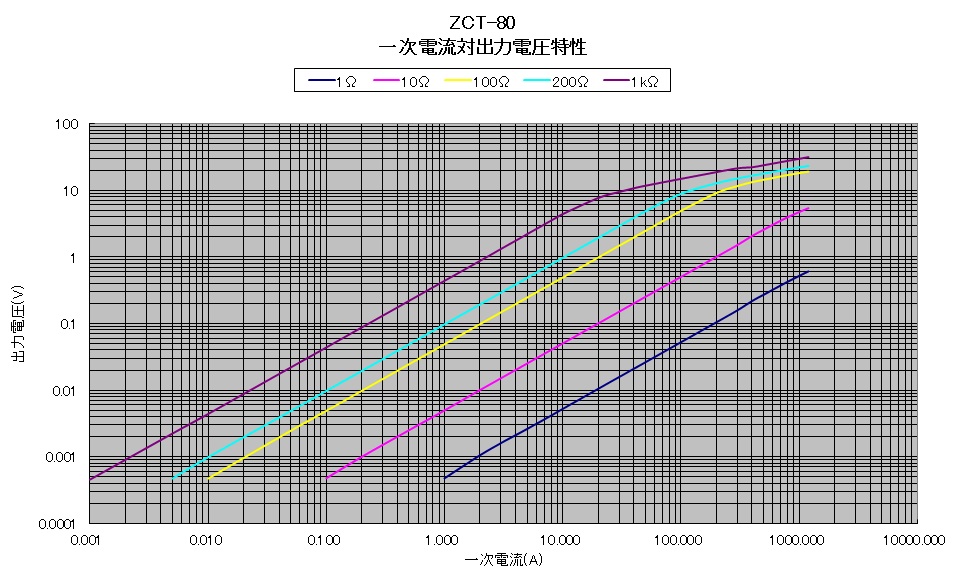

出力例 AC 50.4mV±2%(10A/10Ω)
適用周波数 10Hz~5kHz
装着できる電線径 最大74×80mm
耐電圧 AC 2200V/1分間(外装ケース~出力間)
絶縁抵抗 DC 500V/100MΩ以上(外装ケース~出力間)
使用温湿度 -10~60℃ 80%RH以下(但し結露なきこと)
出力リード線 約1m 単芯シールド線(φ3mm)
寸法・重量 W138×H224.5×D34mm 約630g
