クランプ式交流電流センサー/微少漏れ電流計測用

ZCT-110S AC 0.01mA~20A φ30mm

特徴

AC 1mA以下の微小電流計測
漏れ電流専用
外部影響を受け難い高感度タイプ
端末フィーダ一括測定

標準価格 ¥19,500(税別)

問い合わせ・見積・注文
ダウンロード
仕様
適用電流 AC 0.01mA~20A
最大許容電流 AC 30A

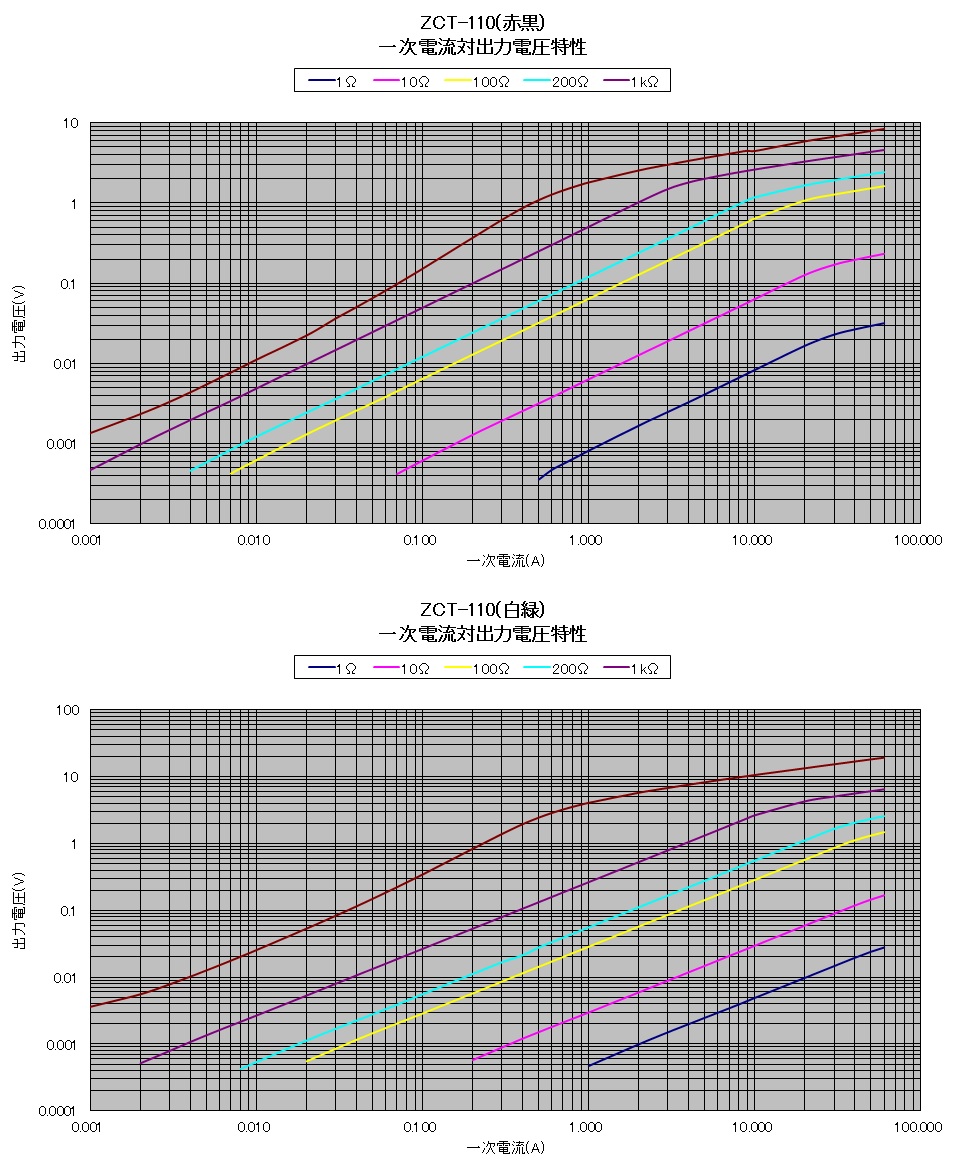

公称変流比 漏れ電流用(赤黒)1600ターン
負荷電流用(白緑)3600ターン
出力例 漏れ電流用
AC 60.0mV±2%(1A/100Ω)

負荷電流用
AC 272.5mV±2%(10A/100Ω)
適用周波数 10Hz~1kHz
装着できる電線径 最大φ30mm
耐電圧 AC 2200V/1分間(外装ケース~出力間)
絶縁抵抗 DC 500V/100MΩ以上(外装ケース~出力間)
使用温湿度 -10~60℃ 80%RH以下(但し結露なきこと)
出力リード線 約20cm 4芯シールド線(φ4mm)
寸法・重量 W58×H117×D23mm 約95g
