クランプ式交流電流センサー(CTシリーズ)/電流計測用

CT-3000 AC1A~3000A 108×128mm

特徴

超大口径の交流電流計測用CT
主幹線の電流計測用

標準価格 ¥38,000(税別)

問い合わせ・見積・注文
ダウンロード
仕様
適用電流 AC 1A~3000A
公称変流比 2000:1

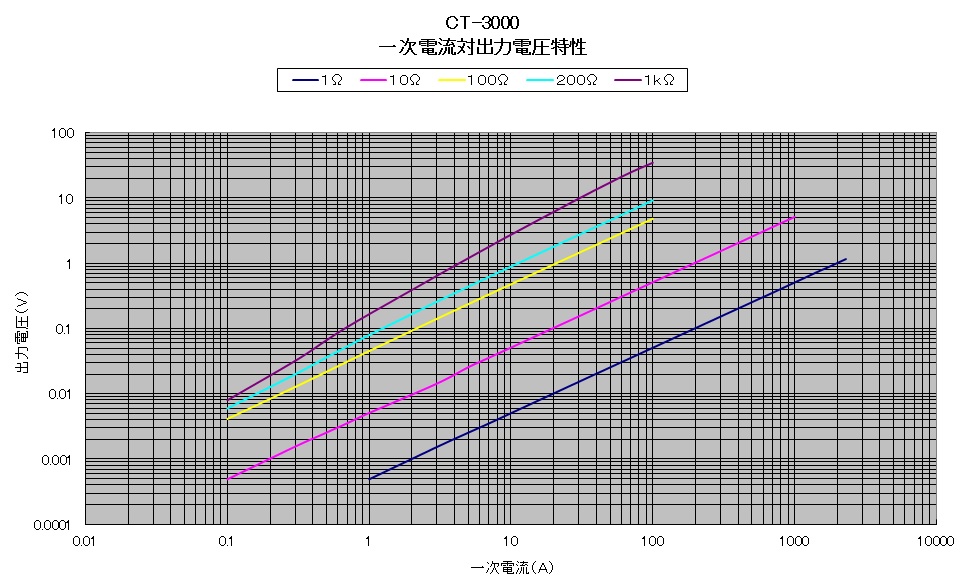

出力例 AC 51.2mV±2%(10A/10Ω)
適用周波数 10Hz~500Hz
装着できる電線径 最大108×128mm
耐電圧 AC 2200V/1分間(外装ケース~出力間)
絶縁抵抗 DC 500V/100MΩ以上(外装ケース~出力間)
使用温湿度 -10~60℃ 80%RH以下(但し結露なきこと)
出力リード線 約1m 単芯シールド線(φ3mm)
寸法・重量 W194×H341.5×D52mm 約1800g
