MLIT-1 钳形绝缘电阻在线测试仪
世界上第一次实现电机，机械•电路绝缘电阻的在线高精度测试
特征
分离对地静电电容成分电抗量的测试方式（漏电电流，电阻成分漏电电流，交流电压绝缘电阻）
电路•机械绝缘劣化在线检测
（电路/0.1MΩ，机械/10MΩ以上）
AC Servomotor（伺服电机），逆变电机绝缘劣化测试
(输入基准电压，钳住整个电路)
Tanδ值补正
（电路•机械Tanδ补正绝缘电阻）
测试值存储
（100分数据本体存储器存储）
超高精度分离式ZCT
（内径30mm，最小分辨率0.1μA）
下载

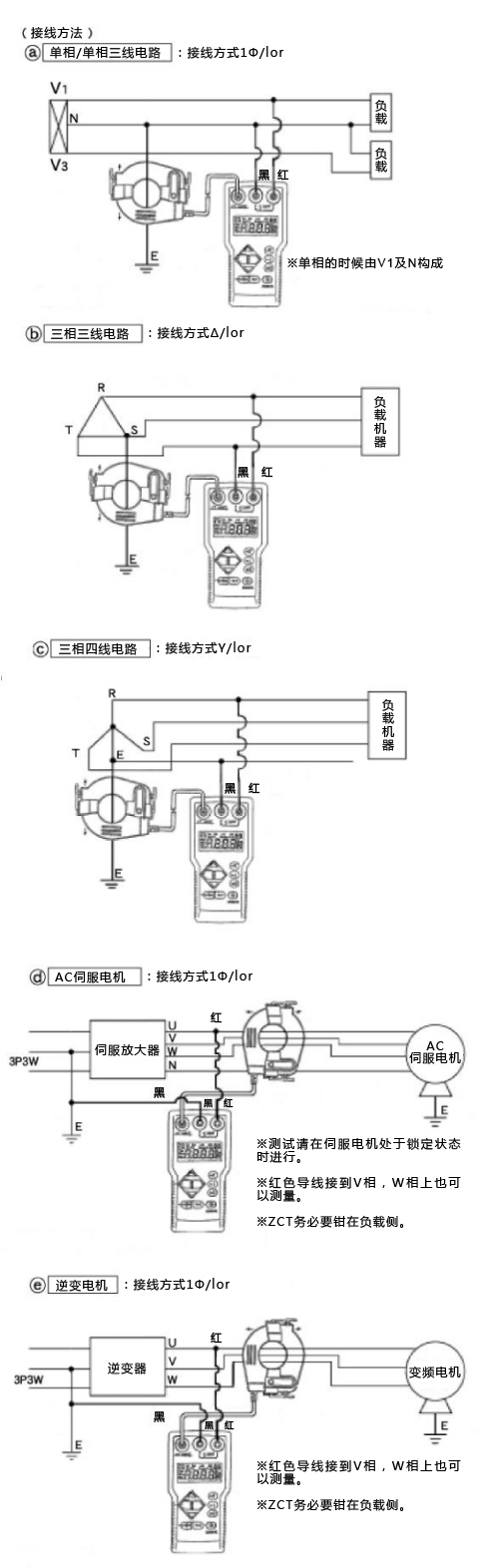

- Application Examples：c_ex_mlit-1.jpg
| 电压输入 | |
|---|---|
| 电压输入 | 相电压（AC 0V～500V) |
| 检出方式 | 钳住单相（三相电路同） |
| 输入电抗 | 1MΩ以上 |
| 输入频率 | 50Hz,60Hz切换 |
| 最小分辨率 | 0.1V |
| 输入方式 | 测试引线直接输入 |
| 电流检出部分规格 | |
|---|---|
| 检出方式 | 分离式ZCT |
| CT口径 | φ30ｍｍ |
| CT结构 | 手动滑移方式 |
| 耐电压 | AC 2000V,1分钟 |
| CT引线长度 | 2000mm |
| CT尺寸•重量 | 29.6×90.2×70.7mm,约200g |
| 计测部分规格 | |
|---|---|
| 测试功能 | 线电流，漏电电流，交流电压，电阻成分漏电电流(Ior)、 绝缘电阻 |
| 漏电电流，线电流 | 0～AC 200.0μA/2mA/20mA/200mA （自动） |
| 交流电压 | 0～500.0V |
| 绝缘电阻 | 由电流，电压算出 |
| 输入频率 | 45～65Hz （通过50Hz/60Hz切换开关） |
| 漏电电流，线电流，I0r电流 | 0.1μA |
| 交流电压 | 0.1V |
| 交流检出方式 | 平均值整流有效值换算 |
| A/D变换方式 | 逐次比较方式 |
| 显示 | 液晶显示，最大显示"1999"，附单位记号 |
| 超量程显示 | "OL"标志点灯 |
| 保持数据显示 | "DH"标志点灯 |
| 电池电压低下显示 | "电池"标志点灯 |
| 采样速度 | 2次/秒 |
| tanδ测试 | tanδON时显示"tanδ"及考虑了tanδ值的 绝缘电阻 |
| 电源自动关闭功能 | 最后按键操作约10分钟后，电源自动关闭 |
| 数据存储功能 | 最多100分数据存储 |
| 一般规格 | |
|---|---|
| 测试电路电压 | AC 500V以下（绝缘线） |
| 耐电压 | AC 2000V,1分钟（CT和把手之间） |
| 分钟（CT和把手之间） | 0～40℃ 85%RH以下（以不结露为准） |
| 保存温湿度 | -10～60℃ 80%RH以下（以不结露为准） |
| 电源 | LR6×4 |
| 消耗电流 | 约15mA |
| 电池寿命 | 约110小时（连续使用） |
| 测试部尺寸•重量 | 78(W)×155(H)×32(D)mm，约300g |
| 构成与附属品 | MLIT-1本体（电池LR6×4内置） CT传感器（ZCT-30SP）×1 电压测试引线×1（黑白各1） 携带CASE×1 使用说明书×1 |
