分离式交流电流传感器(CTF系列)/电流测试用
CTF-200A 中型・电流・功率测试反馈端子的测试用 AC 0.1～200A 24mm
特征
最适合于反馈端子(Terminal Feeder)的电流测试电线挟紧件(Stopper)防止传感器脱落
端子输出,不需要专用连接件(Connector)
付开路保护件(Open Protective Element)・阻燃安全设计
下载

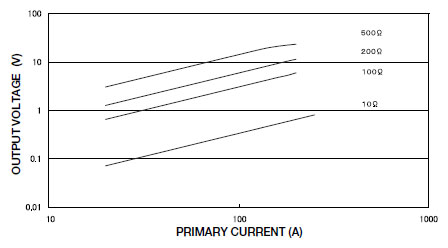

- Output characteristic：c_pe_ctf-200a.jpg
| 规格 | |
|---|---|
| 适用电流 | AC 0.1～200A |
| 输出特性 | 参照输出电压特性图 |
| 公称变流比 | 3000：1 |
| 开路保护 | 7.5V |
| 适用频率 | 10Hz～5KHz |
| 绝缘电阻 | DC500V、100MΩ以上（铁芯孔～输出之间） |
| 相位差 | -0.3°±0.5°（200A） |
| 最大容许电流 | 300Arms连续 |
| 适用线路电压 | AC600V以下 |
| 使用温湿度 | -10～50℃ 80%RH以下,以不结露为准 |
| 尺寸・重量 | 36×45×76mm 约190g |
| 耐电压 | AC2200V,1分钟（铁芯孔～输出之间） |
| 容许装卸次数 | 约100回 |
| 输出例 | AC66.6mA±1%（AC200A） |
| CT口径 | 24mm |
